Table dépose bogies

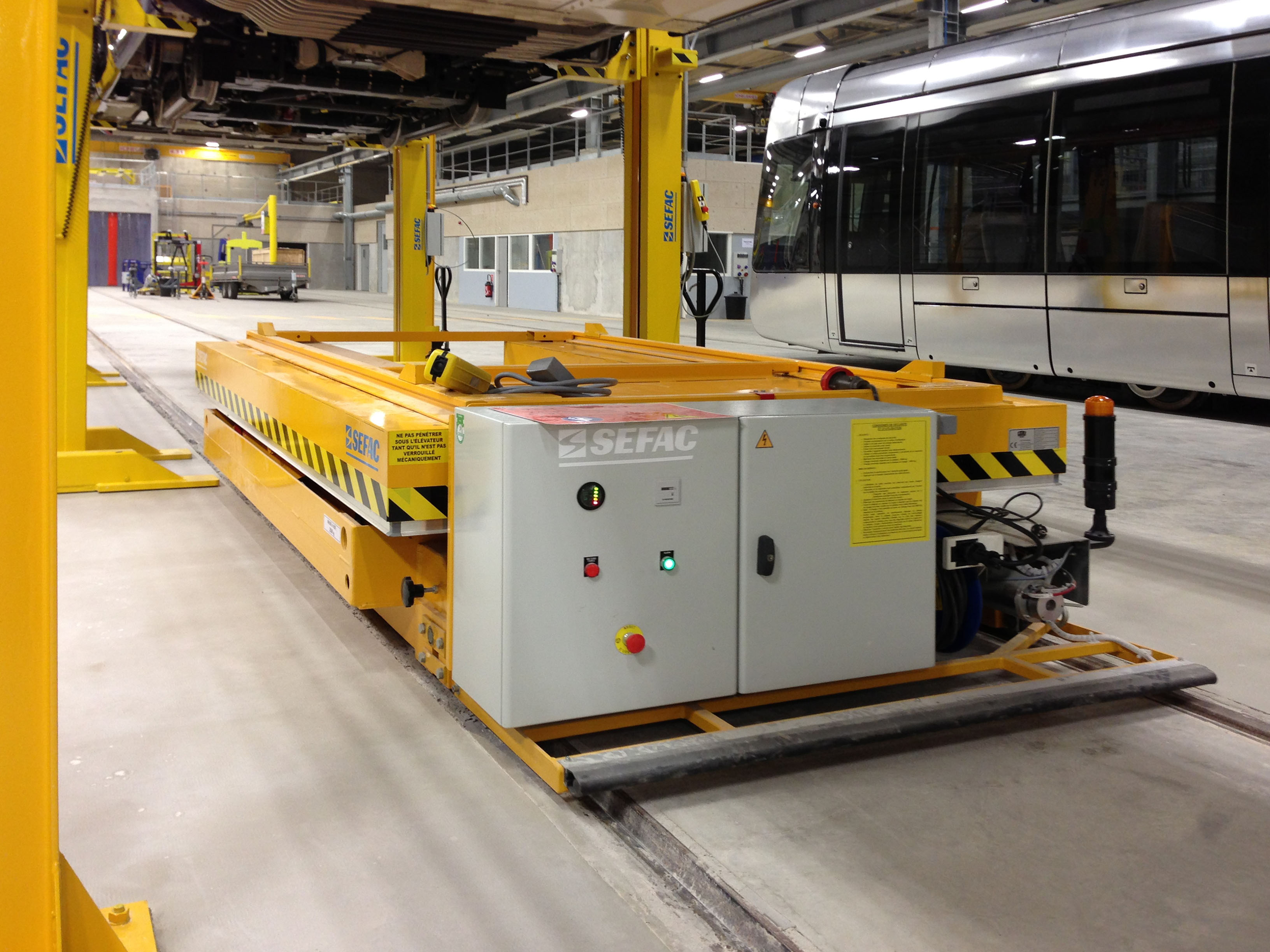

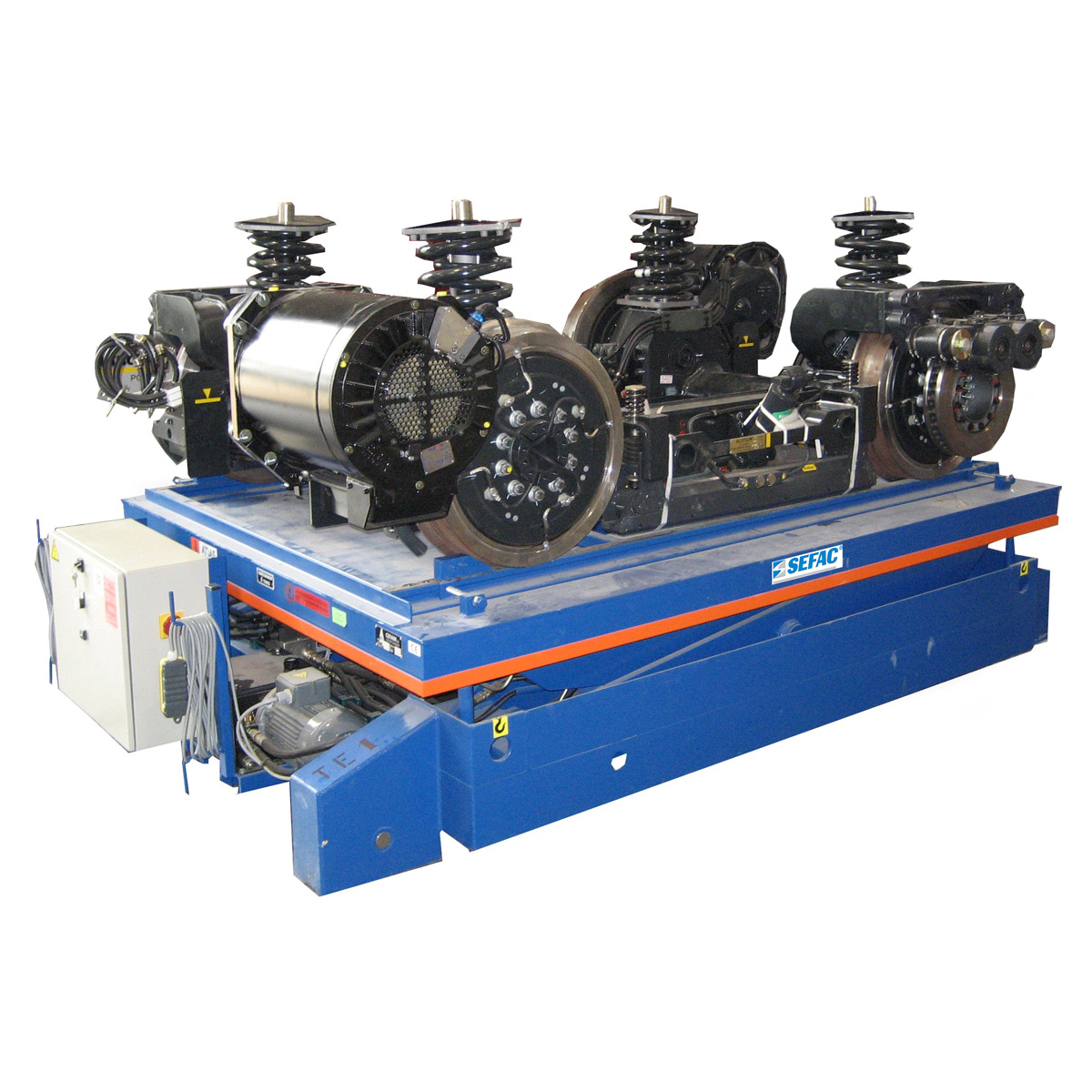

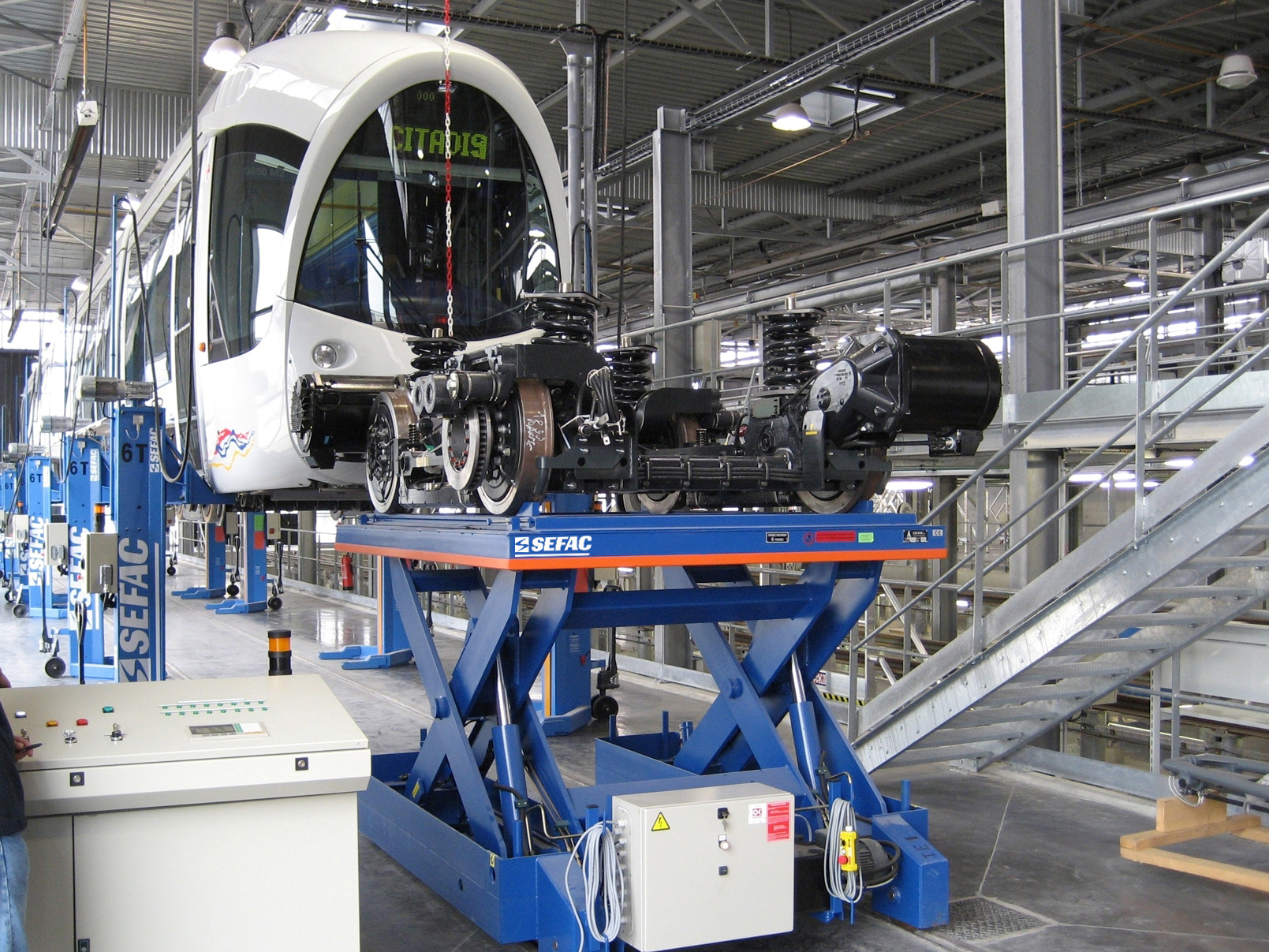

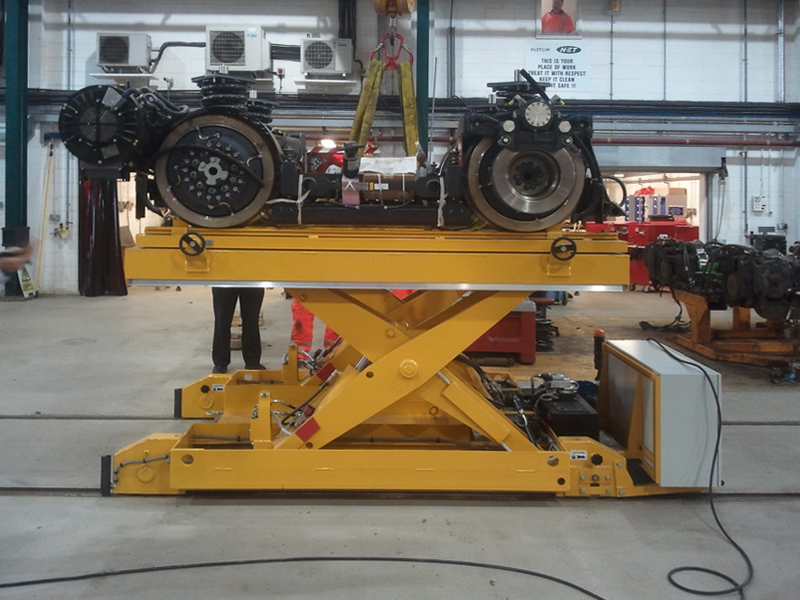

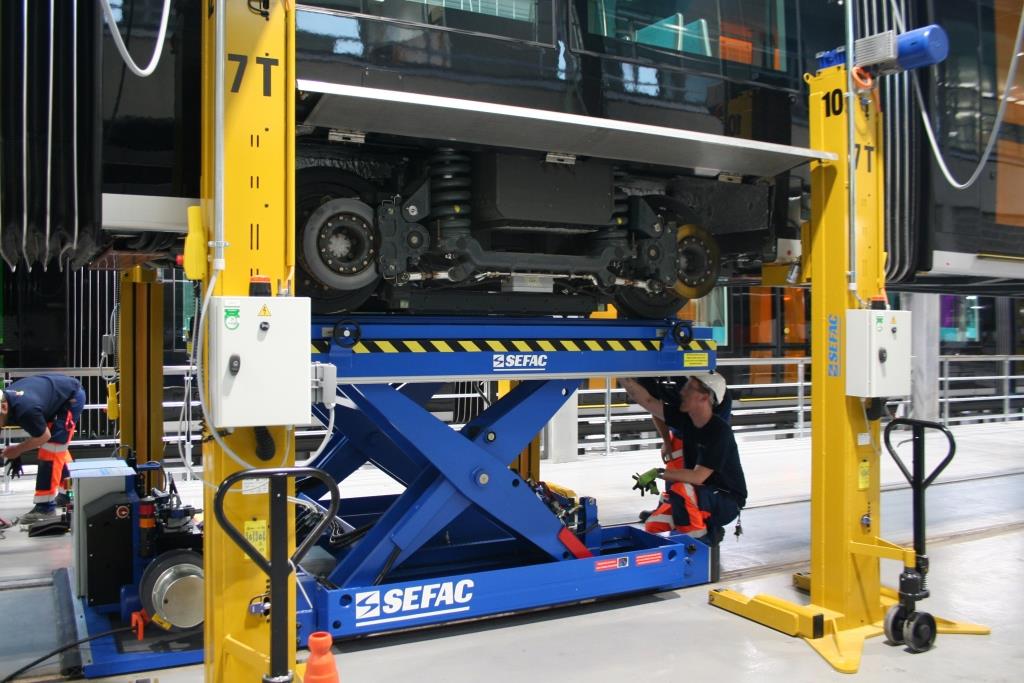

La table dépose bogie permet de déposer/poser un bogie d’un tramway ou d’un train levé par des colonnes élévatrices. Elle existe en 2 capacités : 6 tonnes et 8 tonnes. Nos 2 modèles comportent une découpe en forme de U permettant aux opérateurs d’accéder sous le bogie lors de la dépose ou pose. Vous référer au tableau technique pour plus de précisions.
SEFAC vous propose cette solution configurable sur-mesure. Contactez-nous pour en discuter.
Caractéristiques techniques
| Référence | TDB 6T | TDB 8T |
| Capacité |
6t |
8t |
| 2 versions |
Version 1 : Tout autonome : Elévation + Déplacement sur les rails de l’atelier Version 2 : Semi-autonome : Elévation sur prise de l’atelier. Déplacement avec batteries embarquées |
Version 1 : Tout autonome : Elévation + Déplacement sur les rails de l’atelier Version 2 : Semi-autonome : Elévation sur prise de l’atelier. Déplacement avec batteries embarquées |
| Point haut | 1680 mm | 1950 mm |
| Hauteur de dépose/pose de bogie | 1455 mm (A définir sur demande) | 1350 mm (A définir sur demande) |
| Point bas | 690 mm | 950 mm |
| Longueur hors tout | 3740 mm | 4206 mm |
| Largeur hors tout | 1900 mm | 1900 mm |
| Ripage du bogie sur le plateau de la table | +/- 25 mm et +/- 1,5° | +/- 25 mm et +/- 1,5° |
| Tension |
400V/50Hz TRI – 4 kW (en mode semi-autonome – Brancher la fiche de l’élévation) 220V mono (en mode tout autonome). Un coffret recharge batteries est fourni avec la table dépose bogie. |
400V/50Hz TRI – 4 kW (en mode semi-autonome – Brancher la fiche de l’élévation) 220V mono (en mode tout autonome). Un coffret recharge batteries est fourni avec la table dépose bogie. |
| Commande |
Coffret de puissance / commande embarqué Radiocommande Boite à boutons filaire avec les boutons poussoir Montée, Descente et Arrêt d’urgence (Câble de 3 m) Balise lumineuse et sonore Rack batteries mobile interchangeable |
Coffret de puissance / commande embarqué Radiocommande Boite à boutons filaire avec les boutons poussoir Montée, Descente et Arrêt d’urgence (Câble de 3 m) Balise lumineuse et sonore Rack batteries mobile interchangeable |
| Modes de levage | Montée, Descente, Ripage, Avancer, Reculer | Montée, Descente, Ripage, Avancer, Reculer |
| Vitesse de déplacement (sur batteries) |
Petite vitesse : 2 m/min Grande vitesse : 15 m/min |
Petite vitesse : 2 m/min Grande vitesse : 15 m/min |
| Sécurité |
Béquille de sécurité pour la maintenance de la table Clapet de sécurité sur corps du vérin Limiteur de pression Arrêt d’urgence 2 vérins de verrouillage (pour accéder sous le bogie en cours de dépose) Cadre de sécurité sous plateau bogie 1 pressostat taré à +10% CMU 5 Fin de course Bord sensible avant et arrière |
Béquille de sécurité pour la maintenance de la table Clapet de sécurité sur corps du vérin Limiteur de pression Arrêt d’urgence 2 vérins de verrouillage (pour accéder sous le bogie en cours de dépose) Cadre de sécurité sous plateau bogie 1 pressostat taré à +10% CMU 5 Fin de course Bord sensible avant et arrière |
| Mode de secours |
Descente de secours dans le cas d’une absence d’alimentation électrique Débrayage du motoréducteur de déplacement |
Descente de secours dans le cas d’une absence d’alimentation électrique Débrayage du motoréducteur de déplacement |
| Option |
Etanchéité renforcée |
Etanchéité renforcée |
| Autres |
Table dépose bogie 6 tonnes conçue pour une table tournante d’un diamètre de 3 mètres. Anneaux de traction avant et arrière |
Table dépose bogie 6 tonnes conçue pour une table tournante d’un diamètre de 3 mètres. Anneaux de traction avant et arrière |
